产品简介

Product Introduction

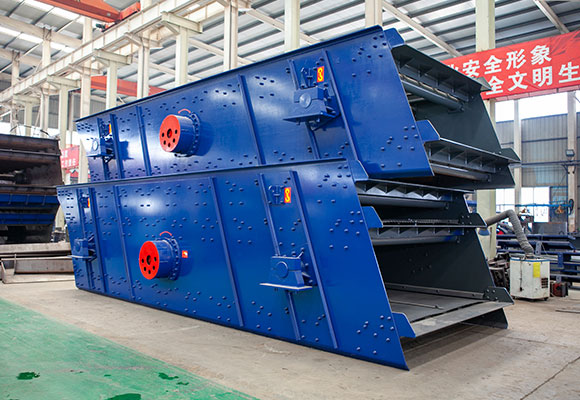

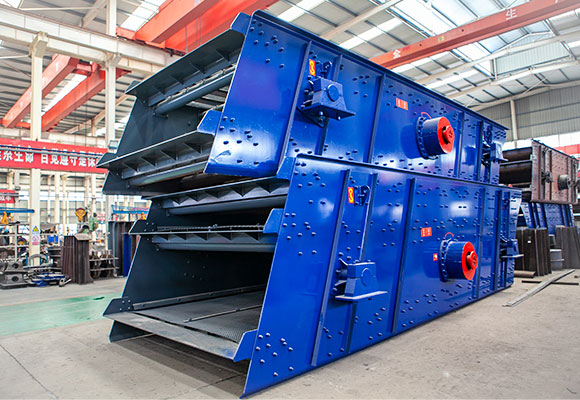

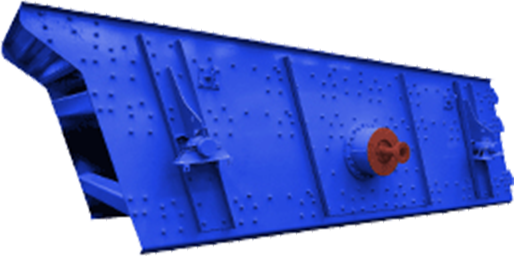

YK系列圆振动筛是专为公路，铁路，建筑用砂石骨料筛分而设计的一种型筛机。用于中型和精细筛分作业，为斜面园振动筛，有两层，三层和四层筛面等不同配置。YK型适用于成品骨料的分级筛分。该系列还可以选装喷淋系统。侧板与加强梁、横梁、加强梁之间的连接全部采用钢结构用扭剪型高强螺栓（抗拉应力为900Mpa)比用环槽铆钉（抗拉应力为300Mpa)联接强度高，易更换，同时避免了因铆接不当而将连接螺栓孔挤出微裂纹的现象。

产品特点

Product Features

01

① 采用NJ激振器装配国产轴承，既能满足承载要求，又能实现方便快捷的整体式的拆装；

02

梁框架设计，筛机纵向构件强度分布更为合理；

03

模块化设计，筛机的零部件种类缩减，筛机维护相当便捷，同时维修点也非常少；

04

配置橡胶弹簧，挠性片连接，筛机运行平稳；

05

层距大，方便检修，更换筛网。

06

07

08

工作原理

Working principle

YK圆振动筛电机是通过传动轴承座与激振器联接，电机的寿命得到保证，同时也可以通过更换皮带轮来方便的调节振动筛频率，筛机支撑采用橡胶弹簧，其与金属弹簧相比，具有使用寿命长，耐腐蚀，过共振区平稳，噪音低，对地基冲击小等优点；电机与激振器联接采用挠性联轴器，使力矩的传动没有轴向力的传递，从而使筛机的运行更加稳定；YK大型圆振动筛采用出色水平同步带结构，和五齿轮同步器相比，重量轻，维修方便，对于散密度大，料层厚的金属矿山行业采用强度高的聚氨酯块状筛网。

数据参数

Data parameters

型号	层数	筛网面积(m2)	双振幅(mm)	振动频率(HZ)	给料粒度(mm)	处理能力(t/h)	筛网尺寸L×H(mm)	功率(kw)	重量
YKZ1237	1	4.4	6-8	970	0-200	30-180	1200*3700	11	3.6
2YA1237	2	4.4	6-8	970	200	40-150	1200*3700	11	3.9
3YK1237	3	4.4	6-8	970	200	25-170	1200*3700	11	4.3
4YK1237	4	4.4	6-8	970	200	25-200	1200*3700	15	4.6
YK1245	1	5.4	6-8	970	250	40-150	1200*4500	15	3.8
2YK1245	2	5.4	6-8	970	250	40-150	1200*4500	15	4.2
3YK1245	3	5.4	6-8	970	250	40-150	1200*4500	18.5	6.1
YK1545	1	6.75	6-8	970	300	100-180	1500*4500	11	3.9
2YK1545	2	6.75	6-8	970	300	100-180	1500*4500	15	4.4
3YK1545	3	6.75	6-8	970	300	100-180	1500*4500	15	4.9
4YK1545	4	6.75	6-8	970	300	100-180	1500*4500	18.5	5.3
2YK1548	2	7.2	6-8	970	300	63-300	1500*4500	15	4.9
3YK1548	3	7.2	6-8	970	300	180-280	1500*4500	15	6
4YK1548	4	7.2	6-8	970	300	35-315	1500*4500	15	7
YK1848	1	8.64	6-8	970	300	100-250	1800*4800	18.5	4.7
2YK1848	2	8.64	6-8	970	300	100-500	1800*4800	18.5	6.5
3YK1848	3	8.64	6-8	970	300	100-500	1800*4800	18.5	7.5
4YK1848	4	8.64	6-8	970	300	100-500	1800*4800	22	9.1
YK1860	1	10.8	6-8	970	400	100-450	1800*6000	22	4.9
2YK1860	2	10.8	6-8	970	400	100-300	1800*6000	22	7.2
3YK1860	3	10.8	6-8	970	400	100-250	1800*6000	22	8.3
4YK1860	4	10.8	6-8	970	400	100-250	1800*6000	22	9.2
YK2160	1	12.6	6-8	970	400	100-864	2100*6000	30	5.9
2YK2160	2	12.6	6-8	970	400	150-800	2100*6000	30	7.8
3YK2160	3	12.6	6-8	970	400	150-800	2100*6000	30	10.7
4YK2160	4	12.6	6-8	970	400	150-800	2100*6000	37	11.1
YK2460	1	14.4	6-8	970	400	150-875	2400*6000	37	6.2
2YK2460	2	14.4	6-8	970	400	150-875	2400*6000	37	8
3YK2460	3	14.4	6-8	970	400	150-875	2400*6000	37	10.7
4YK2460	4	14.4	6-8	970	400	150-875	2400*6000	37	12.8
YK2865	1	18.2	6-8	700-900	400	150-875	2800*6000	37	9.8
2YK2865	2	18.2	6-8	700-900	400	150-875	2800*6000	37	11.4
3YK2865	3	18.2	6-8	700-900	400	150-875	2800*6000	45	13
4YK2865	4	18.2	6-8	700-900	500	200-875	2800*6000	45	14.2
YK3060	1	18	6-8	700-900	500	200-900	3000*6000	37	9.1
2YK3060	2	18	6-8	700-900	500	200-900	3000*6000	37	12.6
3YK3060	3	18	6-8	700-900	500	200-900	3000*6000	45	15.6
YK3072	1	21.6	6-8	700-900	500	200-950	3000*7200	37	9
2YK3072	2	21.6	6-8	700-900	500	200-950	3000*7200	45	12.8
3YK3072	3	21.6	6-8	700-900	500	200-950	3000*7200	2*37	16.8
4YK3072	4	21.6	6-8	700-900	500	200-950	3000*7200	2*37	19.5
